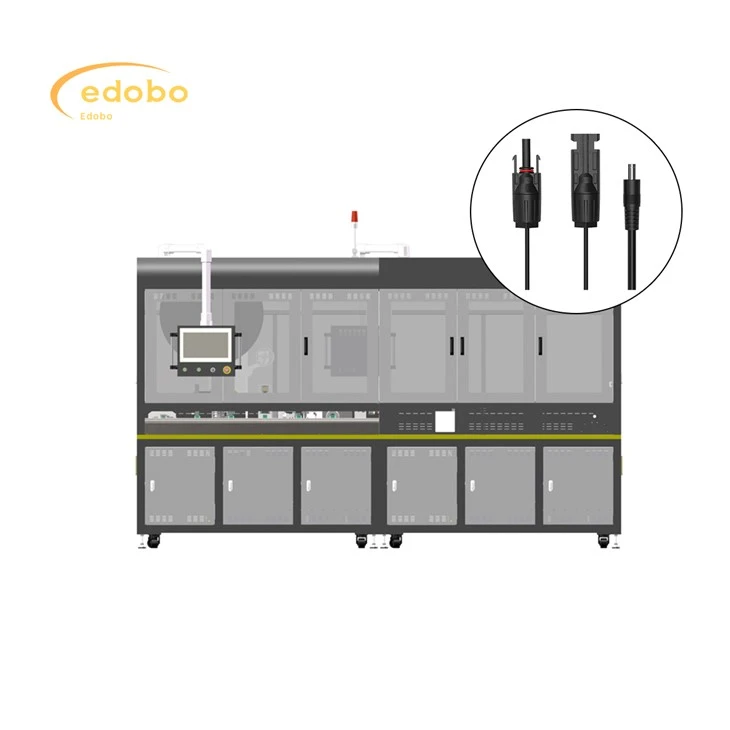

Mesin crimping kotak persimpangan panel surya

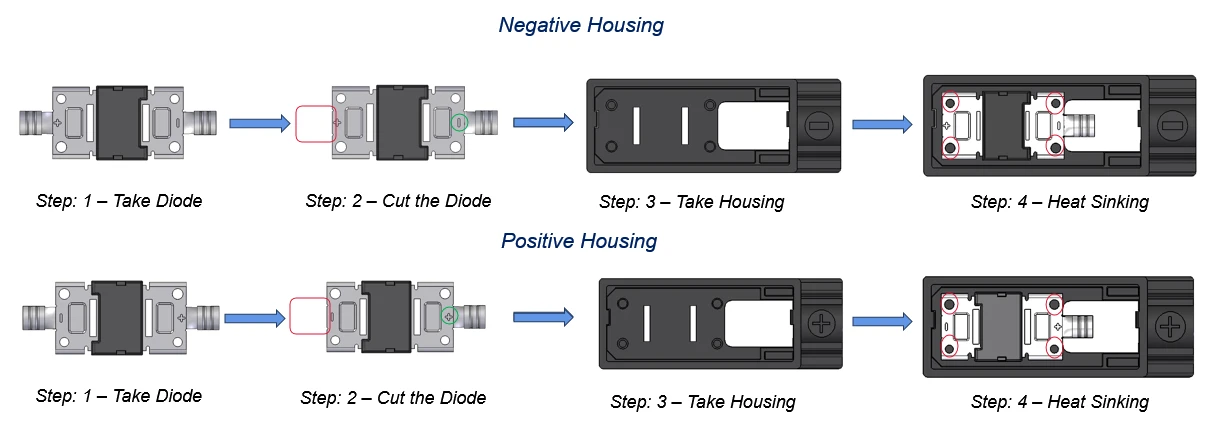

1. Amtil Diode:

Operator (atau mesin pick-and-place dalam pengaturan semi-otomatis) mengambil dioda.

2.Cut Diode:

Lead dioda (kabel logam yang memanjang dari bodi dioda) dipangkas dengan panjang yang benar. Gambar menunjukkan garis merah, mungkin di mana pemotongan terjadi. Pemotongan yang tepat sangat penting untuk memastikan kesesuaian dan kontak listrik yang tepat.

3. Ambil Perumahan:

Perumahan yang sesuai (baik "perumahan negatif" atau "perumahan positif") diambil.

4. Panaskan tenggelam:

Dioda yang dipangkas dimasukkan ke dalam perumahan. Lingkaran merah kemungkinan menunjukkan titik kontak di mana lead dioda membuat kontak listrik dengan bagian logam di dalam rumah. Langkah ini juga menyediakan heat sink - mentransfer panas menjauh dari dioda.

Polaritas: Proses ini jelas dipisahkan menjadi langkah -langkah "perumahan negatif" dan "perumahan positif", menunjukkan bahwa polaritas dioda (terminal positif dan negatif) sangat penting. Rumah dirancang secara berbeda untuk memastikan dioda dimasukkan dengan benar.

Kontak Listrik: Langkah "heat sink" menyiratkan bahwa dioda lead membuat kontak listrik yang kuat dengan elemen konduktif di dalam perumahan. Ini penting bagi kotak persimpangan untuk berfungsi dengan benar.

Kontrol Kualitas:

Inspeksi visual dari dioda sebelum dan sesudah pemotongan.

Memeriksa polaritas dioda.

Memastikan penyisipan dan tempat duduk yang tepat dari dioda di dalam perumahan.

Berpotensi, pengujian listrik untuk memverifikasi koneksi.

Perakitan lebih lanjut: Ini hanyalah salah satu bagian dari perakitan kotak persimpangan keseluruhan. Setelah integrasi dioda ini, akan ada langkah lebih lanjut, seperti:

Menghubungkan kabel internal.

Melampirkan kotak persimpangan ke panel surya.

Pot atau menyegel kotak persimpangan untuk melindunginya dari lingkungan.

Menambahkan kelenjar atau konektor kabel.

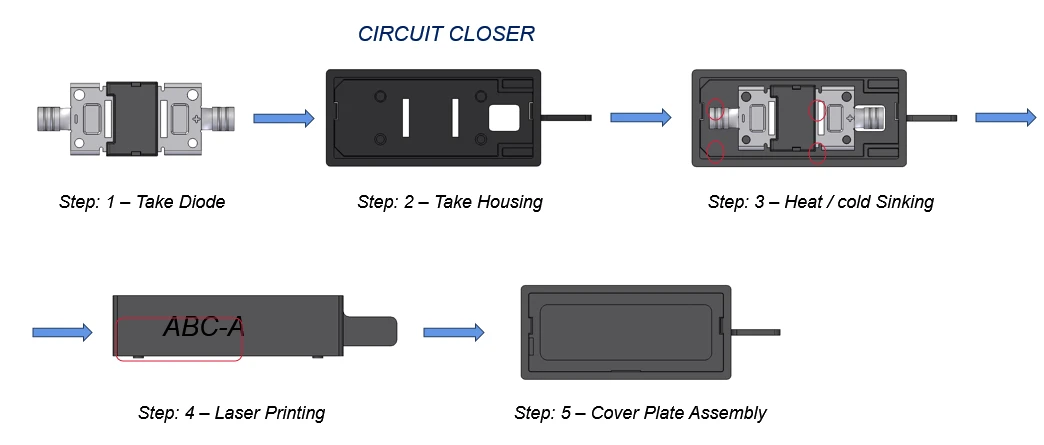

Langkah 1: Ambil Diode:

Dioda diambil (baik secara manual atau oleh sistem otomatis).

Langkah 2: Ambil Perumahan:

Perumahan yang tepat

Langkah 3: Panas / Wastafel Dingin:

Langkah ini menggabungkan beberapa tindakan:

Penyisipan Dioda: Dioda dimasukkan ke dalam rumah.

Koneksi Listrik: Lipatan dioda melakukan kontak dengan elemen konduktif di dalam perumahan.

Pemotongan: Ladai dioda tidak perlu lagi dipotong.

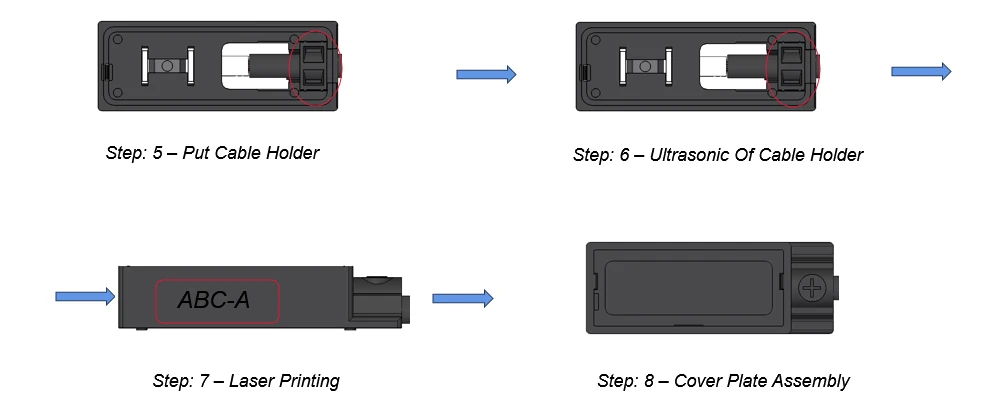

Langkah 4: Pencetakan Laser:

Perumahan ditandai dengan mengidentifikasi informasi (misalnya, "ABC-A") menggunakan sistem pencetakan/ukiran laser.

Langkah 5: Perakitan pelat penutup:

Pelat penutup terpasang pada perumahan, melampirkan komponen internal.

1. Bahan baku yang diperlukan untuk produksi peralatan ini adalah: bodi kotak negatif pusat dan modul yang sesuai (tabung), blok tekanan, kabel dengan konektor terpasang.

2. Realisasi fungsi

① Pemberian makan otomatis bodi kotak negatif pusat. Makanan modul otomatis. Perakitan dan memukau modul dengan bodi kotak. Uji kinerja listrik dari tubuh menengah, pengkodean. Pembongkaran otomatis.

② (Positif dan negatif bodi) Kabel paku keling manual, pengupasan kabel otomatis, memukau (dengan sensor tekanan), solder, inspeksi visual CCD, instalasi blok tekanan otomatis, pengelasan ultrasonik otomatis, pengujian kinerja listrik otomatis, pengkodean otomatis, pembongkaran otomatis.

3. Persyaratan Peralatan

① Semua bagian yang bersentuhan dengan bahan baku harus dipoles untuk memastikan bahwa permukaan bahan baku tidak rusak, tergores atau dikikis.

② Pastikan rasio kompresi kawat paku keling.

③ Pengelasan ultrasonik dari blok penyegelan memiliki gaya ikatan tidak kurang dari 350 N

④ Pengukuran Listrik dan Integrasi Data Kode. ⑤C/T: 4 detik.

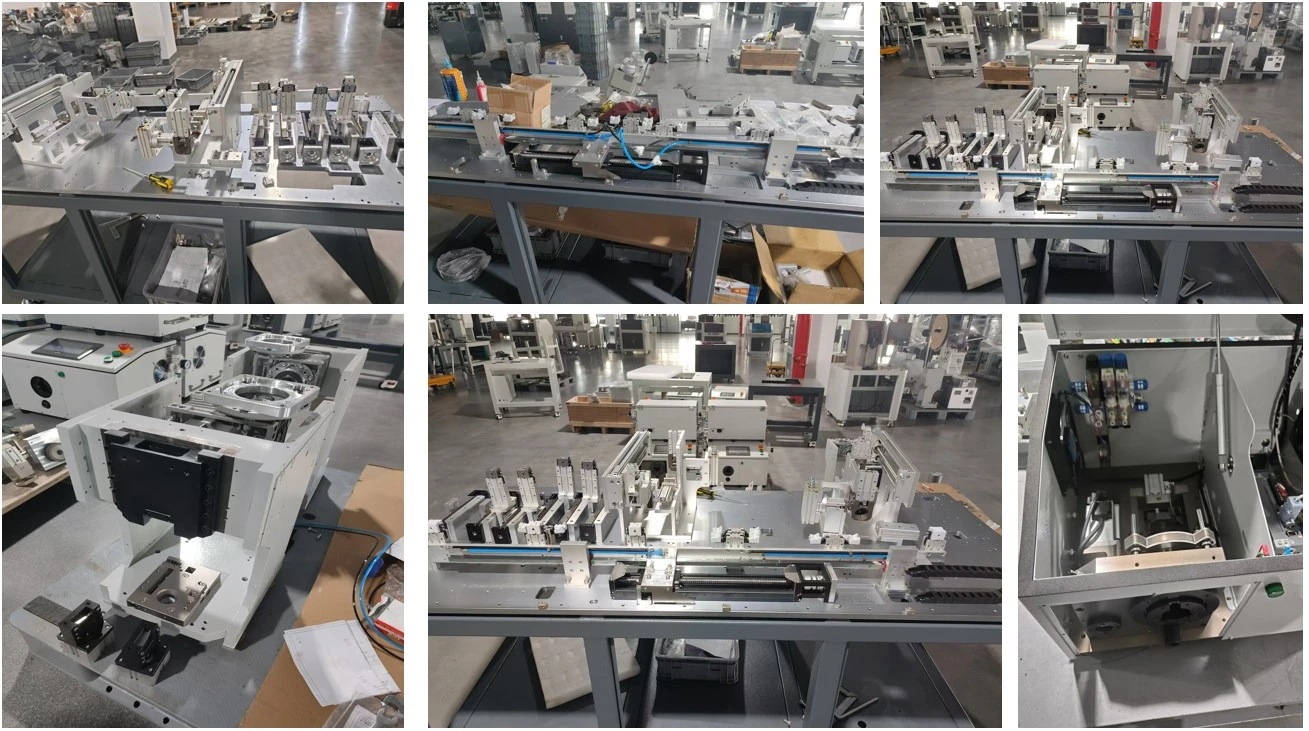

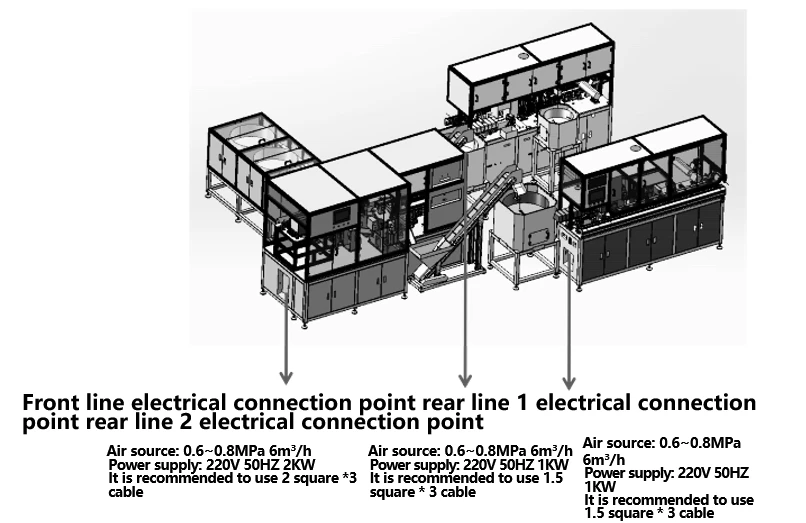

1. Jalur produksi cocok untuk pemrosesan otomatis kabel fotovoltaik. Jalur produksi mengalir dari kiri ke kanan dan dapat mencapai pengupasan kawat, crimping terminal, deteksi CCD, threading konektor, twisting kacang, kotak persimpangan crimping, deteksi CCD

2. Diameter kawat yang berlaku: 4mm²

3. Panjang baris: 15 0 mm -600 mm, toleransi ± 0,002 * l +1 mm;

4. Rentang Panjang Peel: 1-9 mm;

5. Ritme Produksi: lebih besar dari atau sama dengan 4 detik;

6. Ukuran host: 1200 × 4000 × 2400mm

7. Sistem Operasi Mesin Manusia: Antarmuka layar yang dapat disentuh sederhana dan jelas, memungkinkan untuk kontrol cepat operasi mesin. Semua parameter dapat dengan mudah diatur dan disimpan, dan instruksi operasi ditampilkan dengan cara yang intuitif dan sederhana melalui gambar. Muncul dengan fungsi perlindungan kata sandi level 4- (dengan izin dibagi menjadi operator, kontrol kualitas, teknisi, dan manajer), lampu kesalahan, dan koordinasi kode kesalahan untuk pemeliharaan, mencapai pemeliharaan yang mudah dan pengurangan biaya;

8. Sebagian besar workstation menggunakan produk matang untuk integrasi untuk memastikan stabilitas produk;

9. Mengadopsi sistem kontrol motor servo untuk memastikan akurasi produk;

10. Program dapat menyimpan hingga 100 file dan dapat diakses dengan memilih nomor program. Server database mengumpulkan data produksi dan mengatur kualitas untuk jalur produksi, membuatnya nyaman untuk sistem atas (MES atau ERP) untuk mengekstrak data dan melacak data pemrosesan selama produksi produk melalui jaringan;
