Peralatan produksi konektor panel surya

Jalur produksi konektor panel surya kami memiliki berbagai peralatan otomatis yang komprehensif, bekerja bersama untuk memberikan proses yang sangat efisien. Sistem dimulai dengan pengumpan kawat panjang tetap, kawat pengeluaran pada panjang yang tepat. Pengumpan kawat (transfer), memanfaatkan klem, kemudian mengangkut kabel potong antar workstation. Stasiun -stasiun ini termasuk mesin pemotongan dan pengupas untuk penghapusan isolasi, mesin crimping untuk memasang konektor, dan stasiun deteksi ukuran crimp opsional untuk jaminan kualitas. Pengumpan kawat (transfer) terus memindahkan konektor yang dirakit sebagian ke mesin threading konektor dan mesin memutar mur, mengotomatiskan langkah perakitan akhir. Mesin pengupasan kabel khusus menyiapkan kabel dengan melepas jaket luar. Proses ini diakhiri dengan mesin klasifikasi offline, yang secara otomatis mengurutkan konektor jadi, memisahkan produk yang baik (OK) dari unit yang rusak (NG), hanya menjamin konektor berkualitas tinggi meninggalkan jalur produksi. Pendekatan terintegrasi dan otomatis ini secara signifikan meningkatkan kecepatan produksi, mengurangi penanganan manual, dan meminimalkan risiko kesalahan.

Kirim permintaan

Deskripsi

Parameter teknis

Solar Panels Production Automatic Trimming

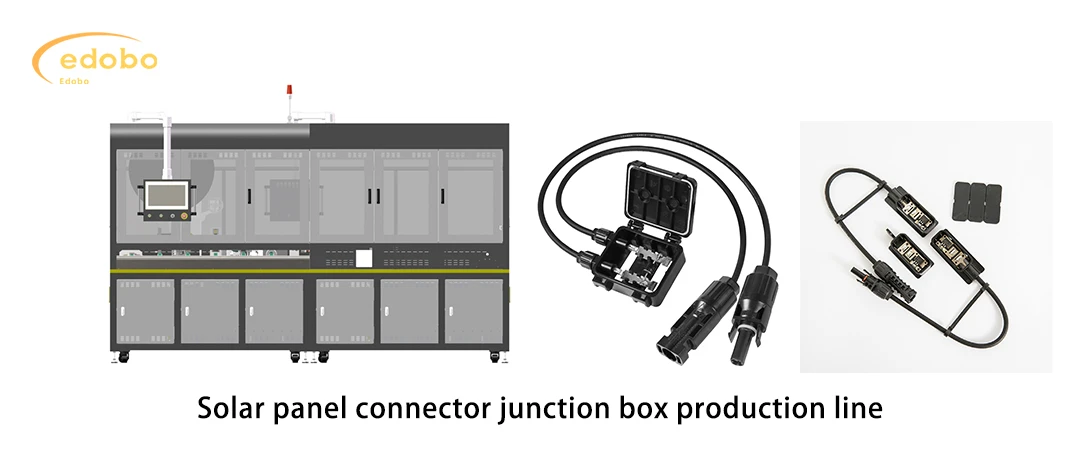

Solar panel connector junction box production line

produc features

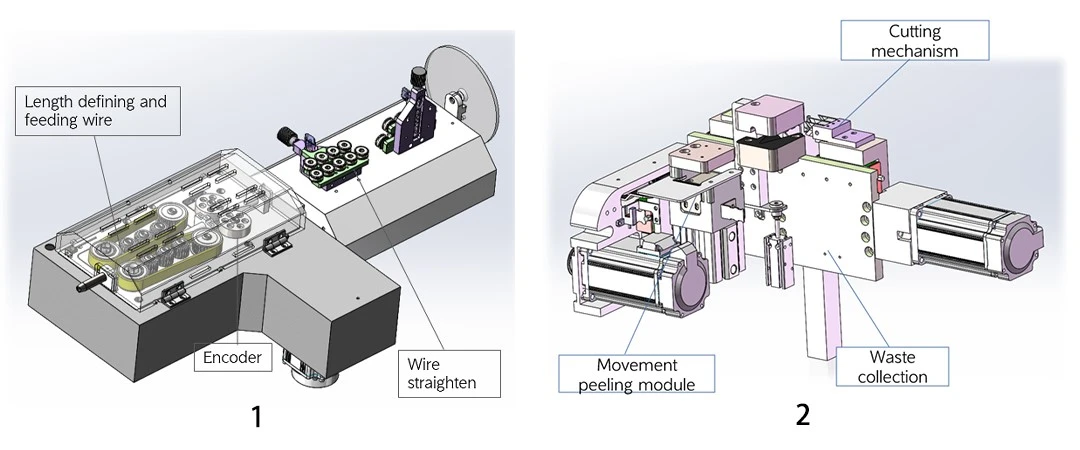

Fixed Length Wire Feeder

1. Pengumpan Kawat Panjang Terfix:Memastikan panjang kawat yang tepat dan konsisten untuk pemrosesan yang optimal.

Mengadopsi sistem servo sepenuhnya dan pemrosesan loop tertutup untuk memastikan stabilitas panjang garis pemotongan;

2. Mesin pemutus dan mengelupas:Mengotomatiskan pemotongan dan pengupasan isolasi, menyiapkan kabel untuk crimping.

Saat mengelupas, jangan menggaruk atau memotong kawat tembaga; Mengelupas dan menguliti

Dilengkapi dengan sistem pengumpulan limbah untuk mengumpulkan dan memproses kulit benang potong.

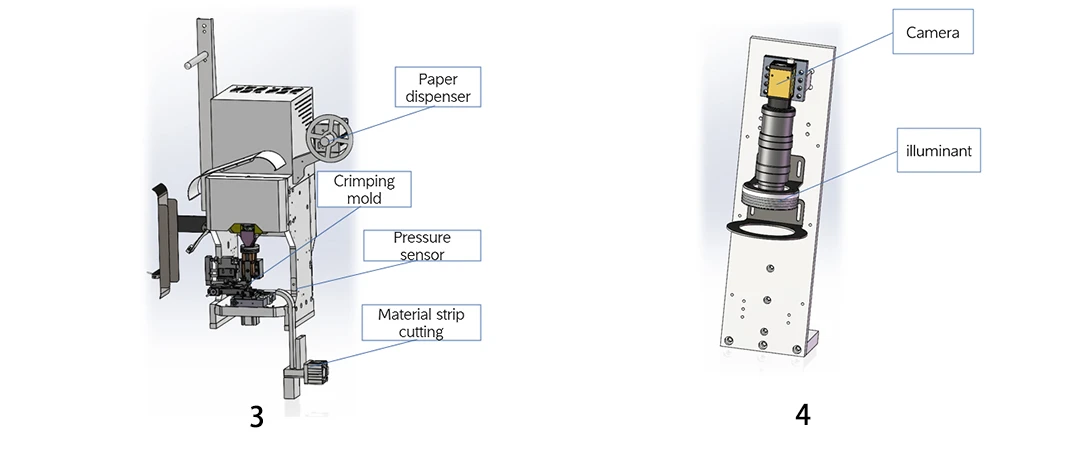

Crimping machine

3. Mesin Crimping:Stasiun ini terutama menyelesaikan crimping terminal dan kabel. Kekuatan mengadopsi sistem servo dengan akurasi crimping ± 0. 02mm;

Workstation dilengkapi dengan pemantauan tekanan OES untuk mendeteksi kualitas crimping;

4. Stasiun Deteksi Ukuran Crimp (Opsional):Memberikan kontrol kualitas dengan memverifikasi dimensi crimp, memastikan kinerja yang konsisten.

Modul ini mengadopsi sistem visual untuk terutama memeriksa penampilan kabel tembaga yang terbuka, posisi crimping kawat tembaga, dll;

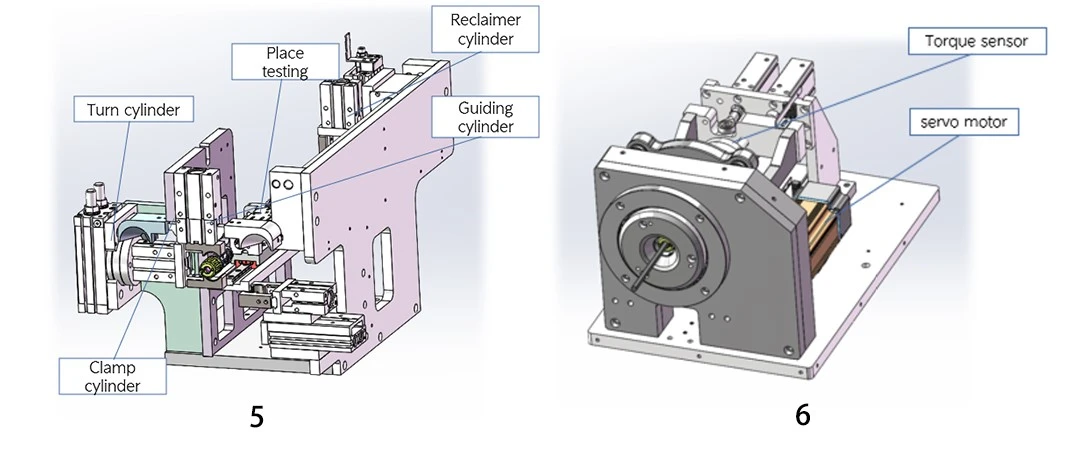

Connector threading machine and nut twisting machine

5. Mesin Threading Konektor:Mengotomatiskan proses memasukkan kabel ke rumah konektor.

Stasiun terutama melengkapi fungsi memasukkan kabel dengan terminal berkerut ke konektor;
Stasiun dilengkapi dengan sensor di tempat untuk mendeteksi apakah terminal dimasukkan dengan benar;

6. Mesin Twisting Nut:Kencangkan mur dengan aman ke konektor, menyelesaikan perakitan.

Stasiun dilengkapi dengan sensor posisi untuk mendeteksi apakah konektor dimasukkan ke tempatnya;
Dilengkapi dengan sensor torsi yang dapat mendeteksi besarnya torsi secara real time

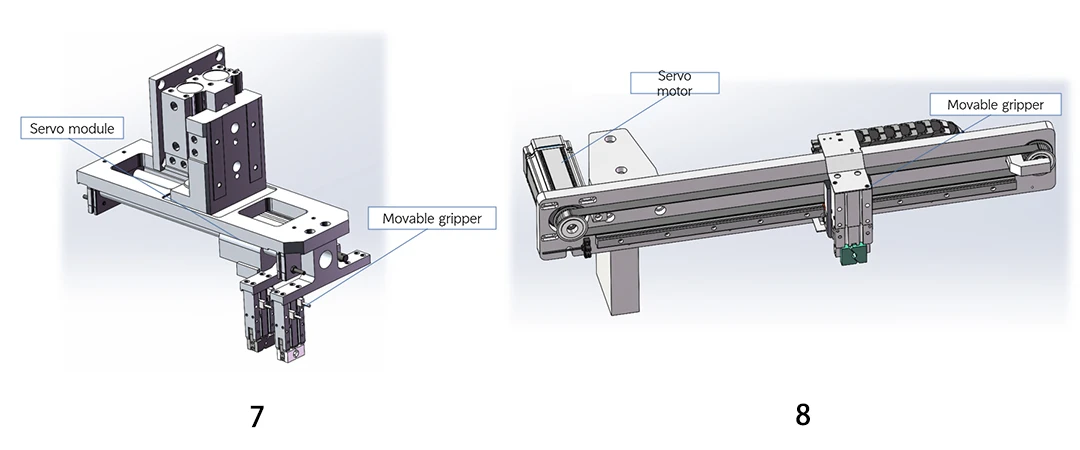

Wire transfer clamp

7. Stasiun Relokasi:Stasiun ini terutama menyelesaikan transfer kabel untuk memfasilitasi pemrosesan ujung lainnya.

8. OFFLINE MESIN KLASIFIKASI:Secara otomatis mengurutkan produk jadi, memisahkan unit bagus (OK) dari unit yang rusak (NG).

Workstation terutama menyelesaikan offline produk;
Penggunaan motor servo dapat memisahkan produk yang rusak dari produk yang baik;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Fitur	Spesifikasi
Rentang pemrosesan	Stasiun pemasangan yang dapat disesuaikan berdasarkan model konektor
Kapasitas produksi	15-20 pcs/min
Fungsi	Perakitan sepenuhnya otomatis dari semua komponen konektor
Suhu operasi	0-40 derajat (32-104 derajat f)
Kelembaban	40%-80%
Tingkat kualifikasi produk	Lebih besar dari atau sama dengan 99%
Tekanan udara	0. 5 MPa - 0. 7 MPa (membutuhkan sumber udara yang bersih dan kering)
Catu daya	AC 220V/50Hz
