Jalur produksi konektor MC4 Edobo Tech menawarkan solusi yang ramping dan otomatis untuk memproduksi konektor MC4 berkualitas tinggi, komponen penting sistem panel surya. Garis ini secara efisien menangani crimping pin kontak otomatis, perakitan perumahan, dan menggabungkan kontrol kualitas berbasis penglihatan untuk memastikan produksi volume tinggi yang andal sambil meminimalkan biaya tenaga kerja. Pengujian otomatis terintegrasi menjamin kinerja dan daya tahan, dapat beradaptasi dengan berbagai jenis konektor. Nilai lebih lanjut ditambahkan dengan opsi seperti pelabelan dan pengemasan otomatis, memberdayakan produsen untuk memaksimalkan profitabilitas, meningkatkan kualitas produk, dan mendapatkan keunggulan kompetitif di pasar surya yang berkembang. Bermitra dengan kami untuk solusi produksi yang komprehensif.

Kirim permintaan

Deskripsi

Parameter teknis

Solar Panels Production Automatic Trimming

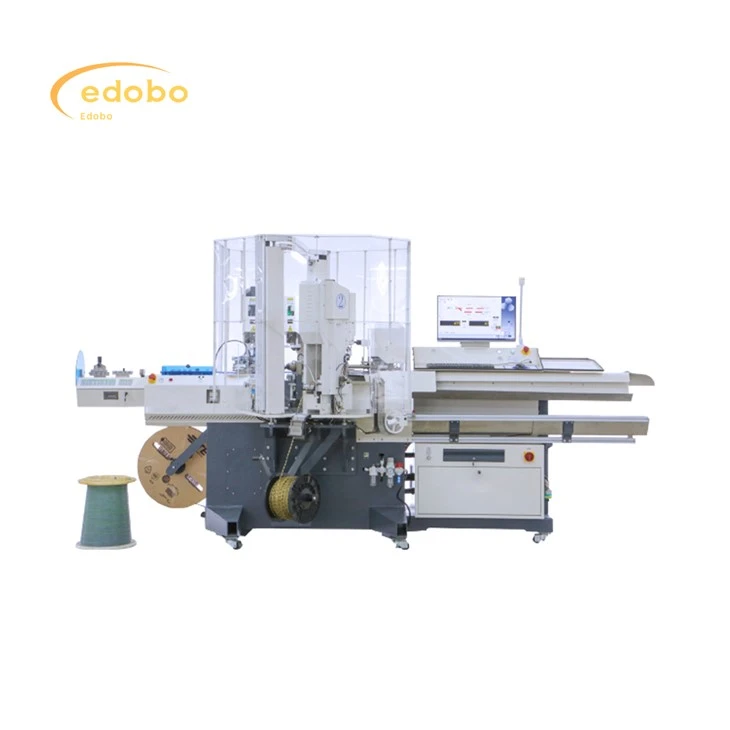

Edobo solar cable machine

produc features

Assembly of positive and negative connectors

Perakitan konektor positif dan negatif

Tiang negatif (konektor wanita):

1. Ajak Perumahan (Konektor Wanita):Mulailah dengan perumahan konektor wanita.

2.o-ring insert ke perumahan (konektor betina):Masukkan cincin-O ke dalam perumahan betina.

3.semble Grommet & Collet (konektor wanita):Merakit grommet dan collet untuk konektor wanita.

4. Menempatkan perakitan grommet ke dalam perumahan (konektor betina):Masukkan grommet dan collet yang dirakit ke dalam perumahan betina.

5. Perakitan CAP (Konektor Wanita):Pasang tutup ke perumahan konektor wanita.

Kutub positif (konektor pria):

1. Ajak Perumahan (Konektor Pria):Mulailah dengan perumahan konektor pria.

2.sembly dari Grommet & Collet (konektor pria):Merakit grommet dan collet untuk konektor pria.

3. Menempatkan perakitan grommet ke dalam perumahan (konektor pria):Masukkan grommet dan collet yang dirakit ke dalam perumahan jantan.

4. Perakitan Cap (Konektor Pria):Pasang tutup ke perumahan konektor pria.

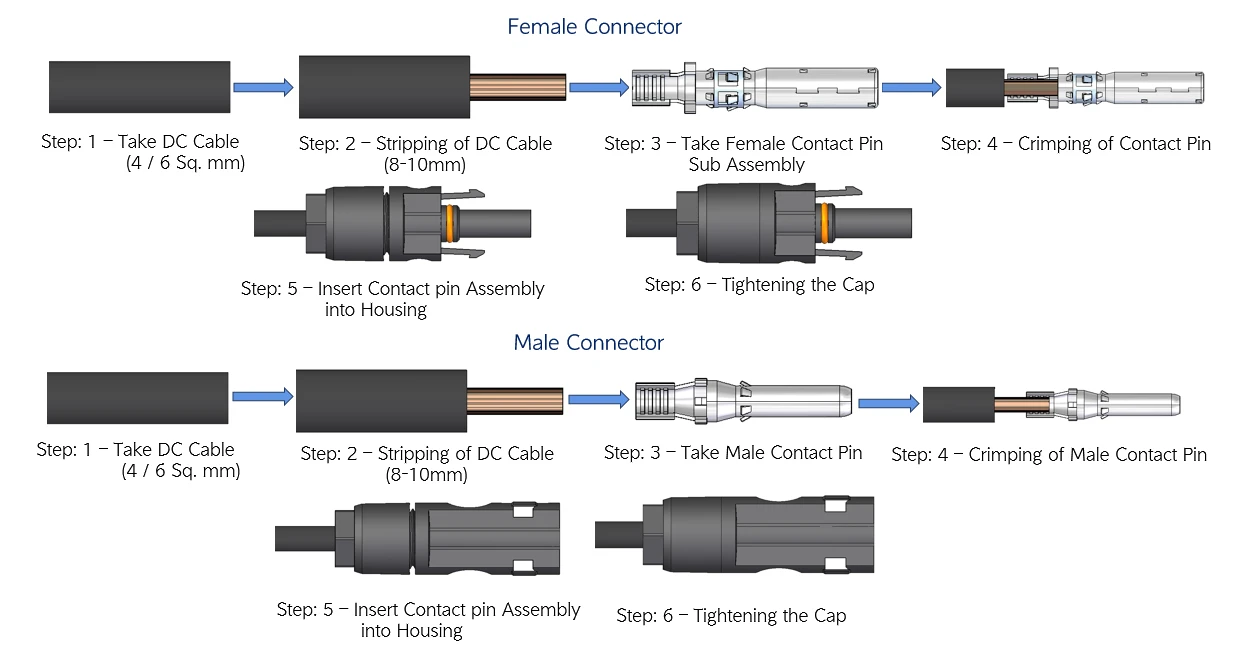

Terminal connection

Langkah crimping terminal terutama mencakup langkah -langkah berikut:

2. Ambil kabel DC:Siapkan kabel DC.

2. Persiapkan kabel:Strip panjang isolasi dari kabel DC (kawat).

3. Pilih pin kontak:Ambil perakitan pin kontak perempuan atau laki -laki

4.crimp pin kontak:Tempatkan kawat yang dilucuti ke dalam pin kontak dan gunakan alat crimping untuk dengan aman memasang pin kontak ke kawat.

5. Masukkan ke dalam perumahan:Masukkan rakitan pin kontak cremped ke dalam perumahan konektor.

6.Tenkan topi:Amankan tutup ke perumahan untuk menyelesaikan konektor.

Positive and negative pole connections of junction box

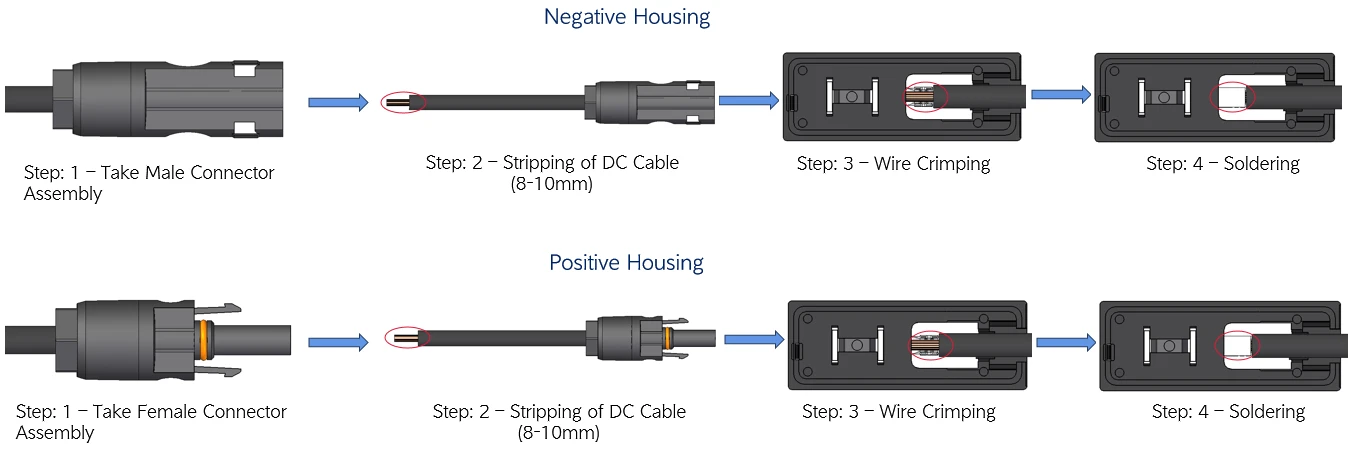

Kawat yang dikerjakan langsung ke dalam kotak persimpangan:

Ambil Perakitan Konektor:Ambil perakitan konektor pria atau wanita.

Lupai kabel:Strip 8-10 mm isolasi dari kabel DC.

Crimping kawat:Crimp kawat yang dilucuti langsung ke kotak persimpangan. Kotak persimpangan akan memiliki terminal internal (seringkali tab logam atau konektor) yang dirancang untuk menerima dan dengan aman memegang kawat.

Solder (diperbaiki):Solder koneksi. Solder akan menambah kekuatan tambahan dan membantu mencegah korosi dalam koneksi.

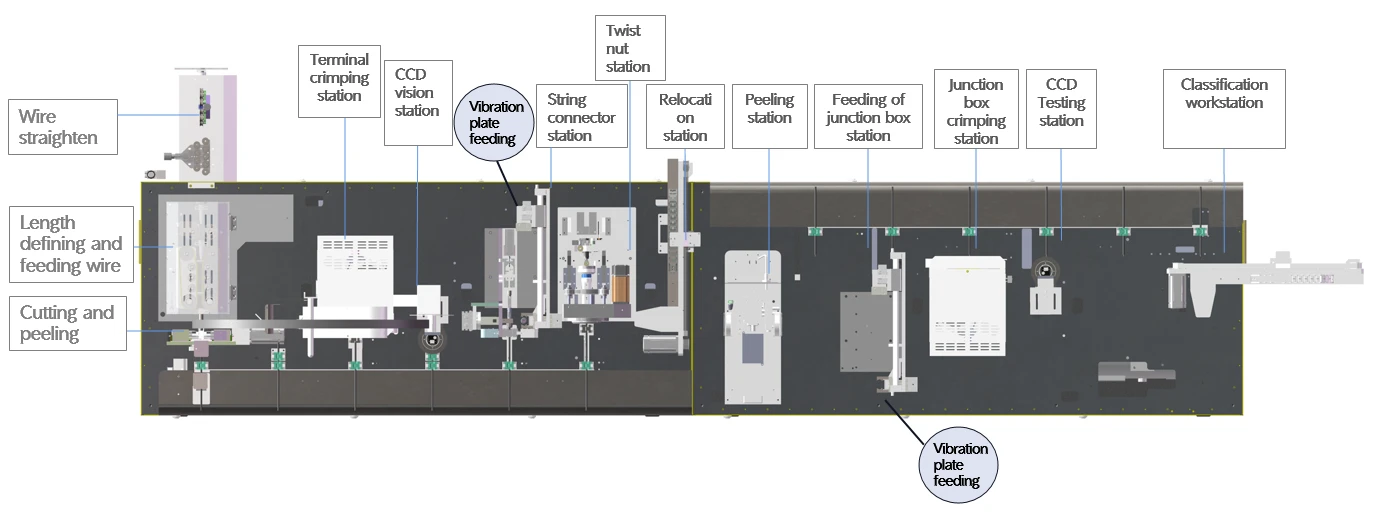

Schematic diagram of production line layout

1. Garis produksi ini terutama digunakan untuk proses berikut: pemuatan kabel, pengaturan kabel, pengumpanan dan pelurusan kabel, pemotongan kabel, crimping kabel, inspeksi visual, penyisipan konektor, sekrup konektor, dll.

2. Sumber daya yang diperlukan adalah listrik dan udara terkompresi. Setiap unit workstation dan conveyor bekerja bersama dalam mendekati menjadi satu.

3. Bahan utama yang digunakan dalam pembuatan seluruh mesin adalah bingkai yang dilas, dan semua bagian yang rentan terhadap korosi diberikan perawatan permukaan seperti melukis dan elektroplating untuk memastikan tidak ada korosi dan penampilan yang baik selama periode garansi atau bahkan lebih lama.

4. Desain peralatan sepenuhnya mempertimbangkan ergonomi dan keselamatan operasi pabrik. Peralatan dapat secara otomatis menghitung output produksi.

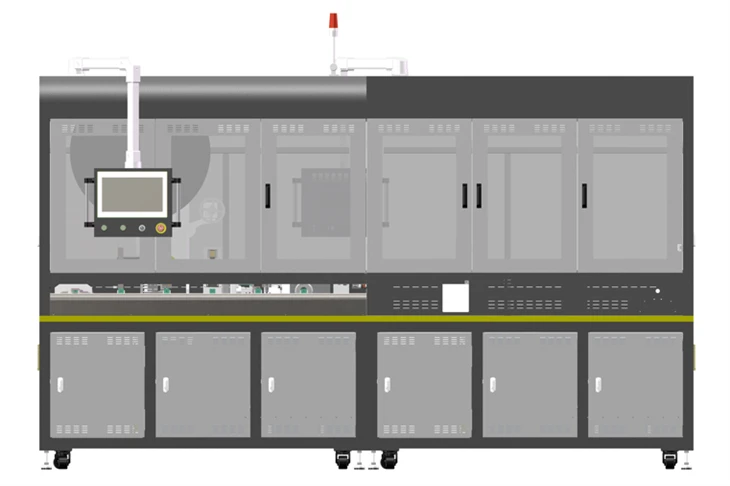

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

1. Jalur produksi cocok untuk pemrosesan otomatis kabel fotovoltaik. Jalur produksi mengalir dari kiri ke kanan dan dapat mencapai pengupasan kawat, crimping terminal, deteksi CCD, threading konektor, twisting kacang, kotak persimpangan crimping, deteksi CCD

2. Diameter kawat yang berlaku: 4mm²

3. Panjang baris: 15 0 mm -600 mm, toleransi ± 0,002 * l +1 mm;

4. Rentang Panjang Peel: 1-9 mm;

5. Ritme Produksi: lebih besar dari atau sama dengan 4 detik;

6. Ukuran host: 1200 × 4000 × 2400mm

7. Sistem Operasi Mesin Manusia: Antarmuka layar yang dapat disentuh sederhana dan jelas, memungkinkan untuk kontrol cepat operasi mesin. Semua parameter dapat dengan mudah diatur dan disimpan, dan instruksi operasi ditampilkan dengan cara yang intuitif dan sederhana melalui gambar. Muncul dengan fungsi perlindungan kata sandi level 4- (dengan izin dibagi menjadi operator, kontrol kualitas, teknisi, dan manajer), lampu kesalahan, dan koordinasi kode kesalahan untuk pemeliharaan, mencapai pemeliharaan yang mudah dan pengurangan biaya;

8. Sebagian besar workstation menggunakan produk matang untuk integrasi untuk memastikan stabilitas produk;

9. Mengadopsi sistem kontrol motor servo untuk memastikan akurasi produk;

10. Program dapat menyimpan hingga 100 file dan dapat diakses dengan memilih nomor program. Server database mengumpulkan data produksi dan mengatur kualitas untuk jalur produksi, membuatnya nyaman untuk sistem atas (MES atau ERP) untuk mengekstrak data dan melacak data pemrosesan selama produksi produk melalui jaringan;
