Fungsi dan Pendahuluan

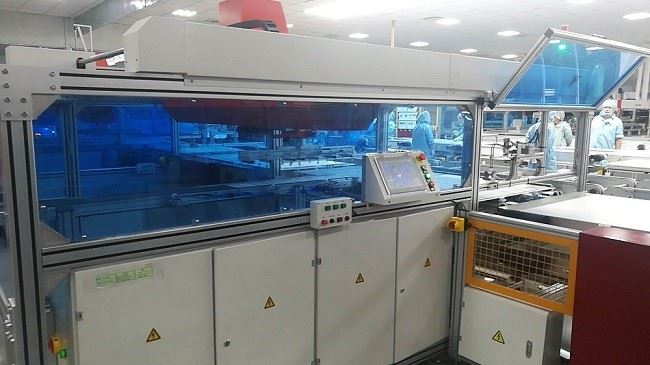

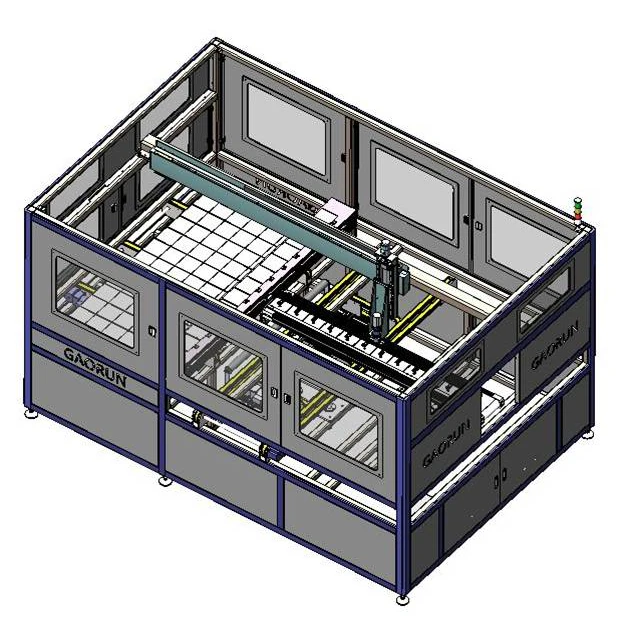

Mesin layup otomatis dengan tepi panjang ke depan, satu-ke-satu sesuai dengan mesin string otomatis. Tepi panjang string sel sejajar dengan tepi panjang modul. Mesin dengan sistem single set layup dapat diaplikasikan untuk modul layup 96, 72 dan 60 dan memiliki pengaturan permesinan.
1.Menerima sel string dari sel string otomatis. Memilih string sel ke mekanisme regulasi. Lanjutkan regulasi ke sel string.
2.Menerima bahan kaca dan EVA dari lini produksi. Lanjutkan regulasi ke sel string.
3.Mengambil string sel dari mekanisme regulasi. Menempatkan string sel ke EVA sesuai dengan elektroda positif dan negatif. Sampaikan modul setelah menyelesaikan semua tindakan.
4. Sel string dapat mencapai pemosisian visual, pemosisian serat optik, dan pemosisian mekanis.
Parameter Utama
Format modul:(1400-2600)mm*(800-1100)mm
Waktu siklus: waktu string dengan 10 atau 12 modul kurang dari 15 detik/waktu
string dengan 6 modul kurang dari 10 detik
Kapasitas maks: 2400 /jam
Berat: 400kg
Nilai daya: 4,5 kw
Tekanan:0.6-0.8 MPa
Format koneksi:Φ12
Dimensi (LX WX T): 3500mm*2500mm*2200mm
Keuntungan
1. Mesin menggunakan sabuk dan batang sekrup yang digerakkan oleh motor servo untuk transmisi, dan dipandu oleh rel linier, dengan keunggulan seperti pemosisian yang tepat, pengoperasian yang stabil, dan kecepatan tinggi.
2. Pelat hisap terbuat dari poliuretan tidak meninggalkan bekas pada tali sel setelah dihisap.
3. Mesin dilengkapi dengan perlindungan matikan dan matikan udara.
4. Mesin ini otomatis penuh tidak memerlukan campur tangan manusia.
5.Menemukan presisi string sel adalah±0,3 mm.
6. Enam string sel dengan interval antara 1 ~ 10 mm.
7.Dimensi string sel adalah 125/156,6~12 pcs.
8. Busbar utama dengan 2 busbar/3 busbar/4 busbar/5 busbar.
|
