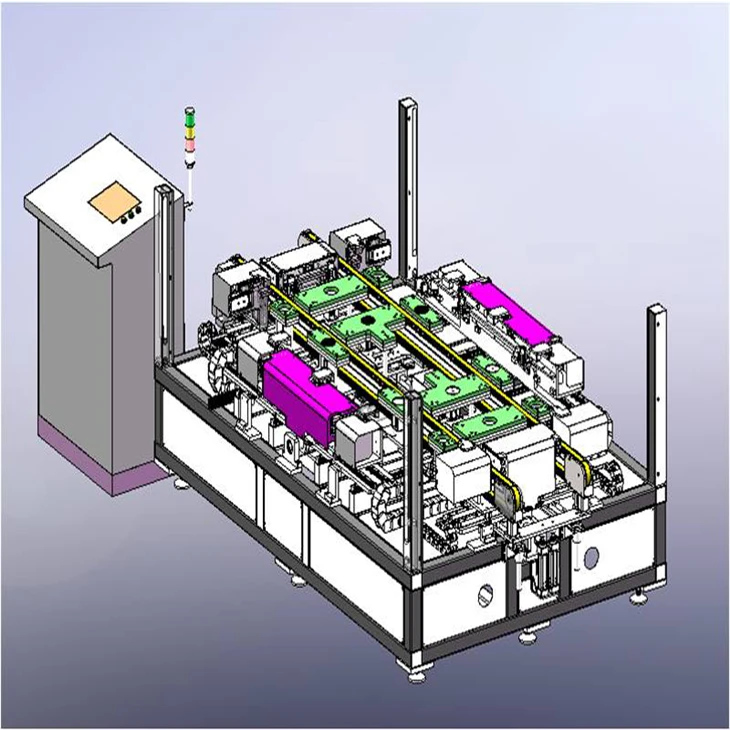

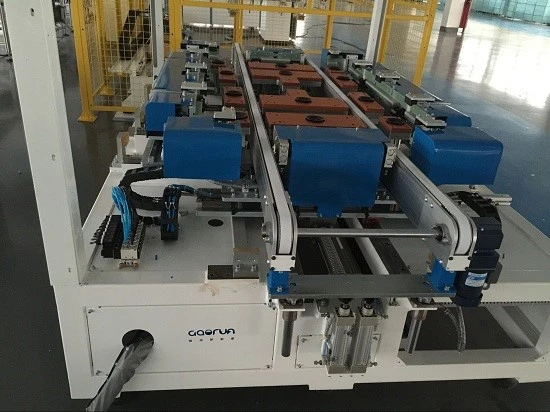

Fungsi dan Pendahuluan
Online memuat profil secara manual ke dalam peralatan.
Ketika modul pada posisi dan rangka yang tepat sudah siap, silinder udara akan terbentuk kembali dan dijepit. Motor servo akan memasang rangka secara bersamaan.
1. Tepi panjang/pendek ke depan.
2. Mode penyampaian: Pengangkutan sabuk sinkron.
3.Menyampaikan Tinggi: 960±50mm.
4. Panjang dan Lebar dapat disesuaikan sesuai dengan dimensi modul, mengadopsi perlengkapan penguncian cepat, menyesuaikan dengan cepat untuk memenuhi modul yang berbeda.
7. Mode Kontrol: kontrol motor + penggerak Servo.
8. Mode Operasional: Otomatis/Manual.
9.HMI: Cina + layar sentuh.
Parameter Utama
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Tepi pendek 800mm, berat kurang dari 30kg.
Waktu siklus:＜35 detik
Kapasitas maks: Lebih besar atau sama dengan 2400/hari
Operator online: 2
Nilai daya: 3.0kw
Format koneksi:Φ12
Dimensi (LX WX T): 2779mm*2249mm*950mm
Keuntungan
1. Peralatan memilih motor servo yang memiliki keunggulan seperti akurat saat bergerak dan stabil.
2. Peralatan terdiri dari struktur mekanisme keseimbangan, 12 pasang cangkir hisap untuk keseimbangan.
3. Cangkir hisap terbuat dari bahan gel silika impor, tidak akan meninggalkan bekas di permukaan.
4.12 pasang cangkir hisap terintegrasi dengan satu bagian, penyesuaian mengadopsi struktur rocker tangan, cepat, sederhana, nyaman dan dapat diandalkan.
5. Peralatan terdiri dari mekanisme pelurusan.
6. Penyesuaian tepi panjang dan pendek mengadopsi struktur penguncian cepat, cepat, sederhana, nyaman dan dapat diandalkan.
7. Kekuatan framing untuk tepi pendek mencapai 2,2 ton.
8. Akurasi: ±1mm untuk tepi panjang dan pendek, diagonal Kurang dari atau sama dengan 1,5mm.
9. Meluap merata: tingkat kualifikasi ＞98%.
|
