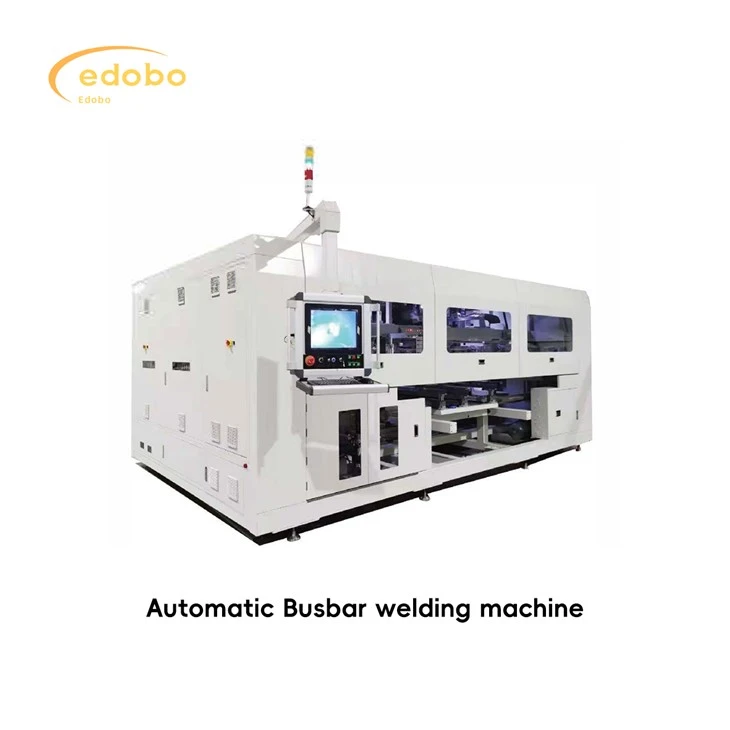

Mesin Las Busbar Sel Surya

Fungsi peralatan: meregangkan, mengoreksi, memotong, membengkokkan, dan menempatkan busbar kepala, ekor, dan tengah secara akurat, dan menggunakan tangan pengangkat untuk melakukan kalibrasi sekunder pada senar pada modul. Kabel di bagian kepala dan ekor tali disolder bersama dengan busbar sekaligus dan dikirim ke stasiun kerja berikutnya. Mesin ini bersifat opsional dengan fungsi pengikisan cat hitam, fungsi deteksi pasca penyolderan, dan fungsi pelubangan busbar.

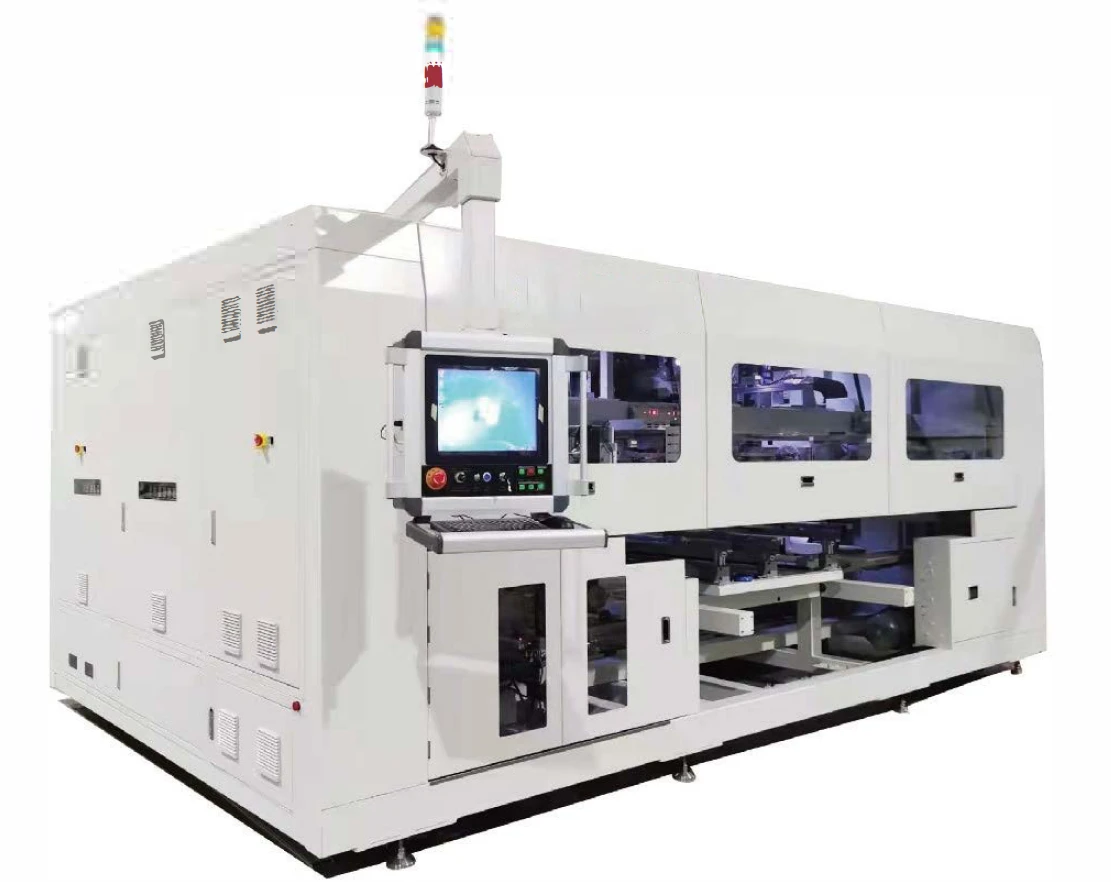

Bussing Otomatis

Jalur perakitan memindahkan panel sel yang berbaris ke stasiun aliran depan mesin bussing otomatis, dan mengeluarkan sinyal agar panel sel berada di tempatnya untuk mengajukan permohonan masuk. Mesin auto bussing siap untuk memungkinkan jalur perakitan mengalirkan modul ke posisi penyolderan mesin auto bussing dan mengirimkan sinyal yang mengizinkan masuk; Motor berjalan hingga modul memasuki posisi kerja, dan izin memasukkan sinyal dicabut.

♦ Waktu siklus :17 detik/panel (penyolderan bypass tunggal) 21 detik/panel (pembukaan Penyolderan bypass ganda)
♦ Aktivasi: Lebih besar atau sama dengan 98%;
♦ Spesifikasi Sel:166mm-230mm;
♦ Spesifikasi panel:
Sebuah 156-180 Sel:
6 senar x 10 setengah potong x 2;
6 senar x 11 setengah potong x 2;
6 senar x 12 setengah potong x 2;
6 sengatan x 13 setengah potong x 2
B.182 Sel:
6 senar x 9 buah x 2 :
C.210Sel:
6 senar x 10 setengah potong x 2;
6 senar x 15 sepertiga lembar x 2
D.210Sel:
5 senar x 10 setengah potong x 2;
5 senar x 15 sepertiga buah x 2
♦ Ruang sel: -0.5-4mm;
♦ Ruang string: 1-6mm; lewati penyolderan ruang String Lebih besar dari atau sama dengan 10mm
♦ Spesifikasi kaca: lebar (980-1500mm)* panjang(1720-2600mm);
♦ Akurasi koreksi string sel Kurang dari atau sama dengan ± 0.25mm;
♦ Catu daya peralatan: tiga fase 380V 50/60Hz:
♦ Daya: puncak 35kW; rata-rata 25kW;
♦ Udara: tekanan positif {{0}}.6~0.8MPa, tekanan negatif sekitar- 70kPa;
♦ Ukuran peralatan: panjang*lebar*tinggi: 6580*5604*2621 mm (termasuk dua jalur perakitan)
