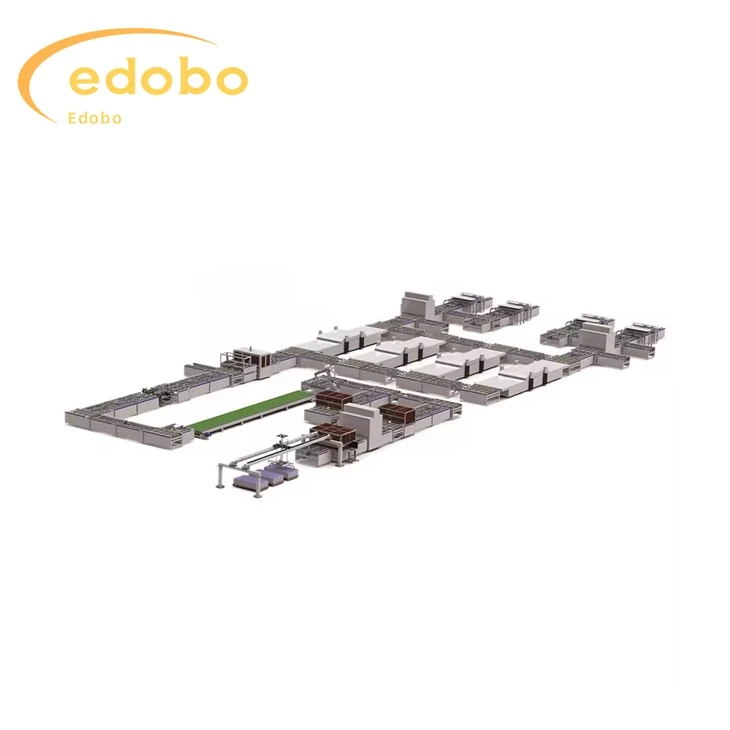

Lini Produksi Modul Pv Surya 100MW-600MW

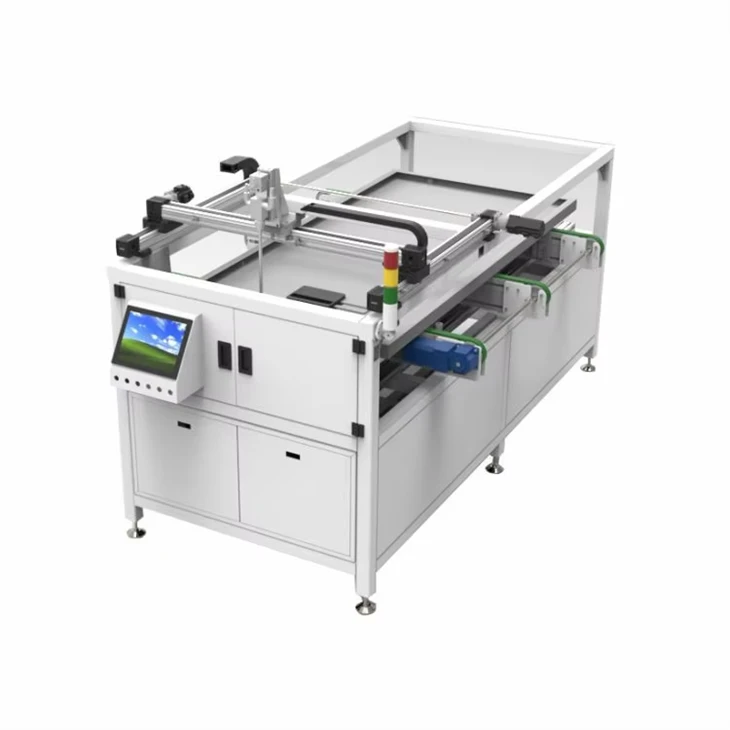

Lay up (tipe mekanis)

1. Cara pemberian makan adalah short in dan long out, dan fungsi peralatan adalah mengaturnya dalam urutan yang sesuai. Sisi panjang rangkaian baterai sejajar dengan sisi panjang komponen. Sistem penyusunan huruf lokal dapat digunakan untuk menyusun komponen sebanyak 96, 72, dan 60 buah, dan memiliki fungsi penyesuaian mekanis.

2. Secara otomatis menerima rangkaian baterai, mengambil rangkaian baterai ke posisi mekanis, dan meluruskan kaca terlebih dahulu

3. Menerima kaca dan EVA dari jalur produksi. Ambil rangkaian baterai dari posisi mekanis. Tempatkan baterai secara seri pada EVA sesuai dengan elektroda positif dan negatif. Setelah menyelesaikan semua tindakan, komponen akan dikeluarkan.

4. Rangkaian baterai diposisikan melalui pemosisian visual, pemosisian serat optik, dan pemosisian mekanis.

1. Mesin ini mengadopsi sabuk sinkron, digerakkan oleh motor servo, dan dipandu oleh rel pemandu linier, yang memiliki keunggulan berupa pemosisian yang tepat, pengoperasian yang stabil, dan kecepatan yang cepat.
2. Cangkir hisap terbuat dari poliuretan dan tidak akan meninggalkan bekas apa pun pada tali baterai setelah dihisap.
3. Mesin dilengkapi dengan pelindung listrik dan gas.
4. Mesin sepenuhnya otomatis dan tidak memerlukan intervensi manual.
5. Akurasi posisi rangkaian baterai adalah ± 0,3 milimeter
6. Enam kabel listrik dengan jarak antara 1-10 milimeter
7. Kompatibel dengan beberapa rangkaian baterai, ukuran 156/182/210, 6-12 buah
8. Jari sel surya utama kompatibel dengan 2/3/4/5 jari

(1) Kapasitas lini produksi: 100MW-600MW/tahun.
(2) Kebutuhan daya peralatan adalah 380V (sistem tiga fase lima kabel), dan kebutuhan daya dapat dilihat pada parameter peralatan setiap unit. Konfigurasi saluran listrik akan disediakan secara terpisah oleh perusahaan kami.
(3) Persyaratan udara bertekanan untuk peralatan adalah 0.6-0.8MPa, kering, bersih, dan memenuhi persyaratan jalur produksi otomatis; Partikel debu Kurang dari atau sama dengan 1um, tekanan air titik embun Kurang dari atau sama dengan -40 derajat, minyak (termasuk uap) Kurang dari atau sama dengan 0.1mg/;
(4) Kebersihan udara di pabrik tidak boleh kurang dari level 300000 (ISO Kelas 8);
(5) Kecepatan pengangkutan peralatan transmisi: Waktu siklus transmisi kurang dari 22 detik, yang memenuhi persyaratan kapasitas produksi 500MW/tahun. Seluruh lini mengadopsi pengaturan kecepatan frekuensi variabel, dengan frekuensi pengaturan kecepatan utama ditetapkan pada 30HZ dan rentang pengaturan kecepatan 0-50HZ (kecepatan spesifik dapat ditemukan di parameter peralatan setiap unit);
(6) Dimensi luar saluran transmisi: Peralatan ini merupakan perangkat non-standar, dan diagram tata letak akhir akan disediakan oleh Edobo Solar;
(7) Ketinggian jalur perakitan dan rentang penyesuaian: Terdapat perbedaan ketinggian tertentu antara masing-masing peralatan dan unit transmisi. Untuk detail dimensi eksternal, silakan lihat parameter teknis masing-masing peralatan; Ketinggian unit transmisi umumnya 950mm ± 30mm;
(8) Rentang pengoperasian saluran transmisi dan peralatan dapat disesuaikan antara komponen dengan panjang (1650mm-2600mm) * lebar (950mm-1500mm), memungkinkan pengangkutan komponen dalam berbagai metode laminasi.
(9) Saluran transmisi halus dan ukuran offset kurang dari 10mm;
(10) Ketika peralatan beroperasi normal, tingkat kegagalan komponen yang disebabkan oleh peralatan dan saluran transmisi kurang dari 1/1000;
(11) Tingkat kebisingan selama pengoperasian peralatan Kurang dari atau sama dengan 72dBA (tidak termasuk pompa kompresi)

1. Sel mengadopsi pemosisian visual CCD, yang memiliki keunggulan akurasi dan stabilitas tinggi;
2. Peralatan dapat menerima secara otomatis, mengatur tata letak secara otomatis dan mengekspor komponen secara otomatis, dan tata letak adalah posisi yang akurat;
3. Cangkir isap terbuat dari bahan silikon impor, yang tidak akan meninggalkan bekas pada permukaan baterai;
4. Mengadopsi mode gerak mekanis tiga sumbu (berputar 180 derajat);
5. Gerakan lateral mengadopsi modul motor linier, yang memiliki keunggulan kecepatan gerakan cepat, akurasi posisi berulang yang tinggi, dan kinerja yang stabil, menghemat waktu ketukan secara keseluruhan;
6. Penyesuaian perubahan tepi panjang dan pendek mengadopsi mekanisme penguncian cepat, penyesuaian cepat, sederhana, nyaman dan dapat diandalkan;
